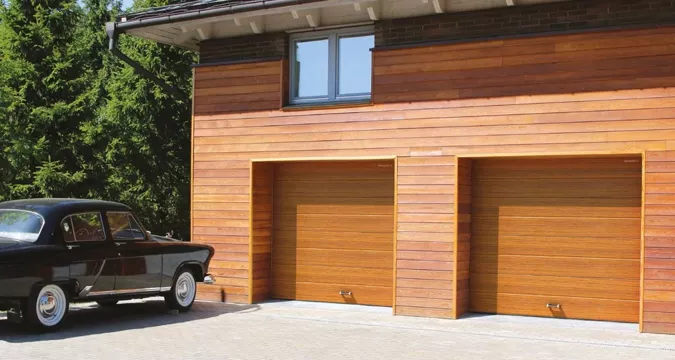

- Гаражные секционные ворота DoorHan RSD02

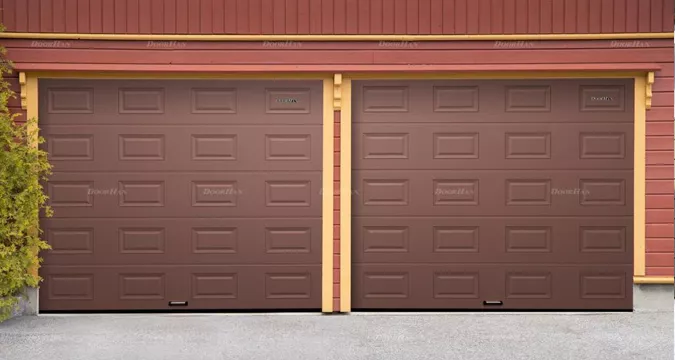

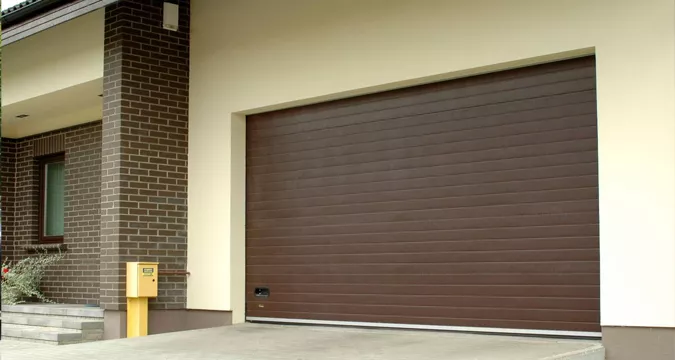

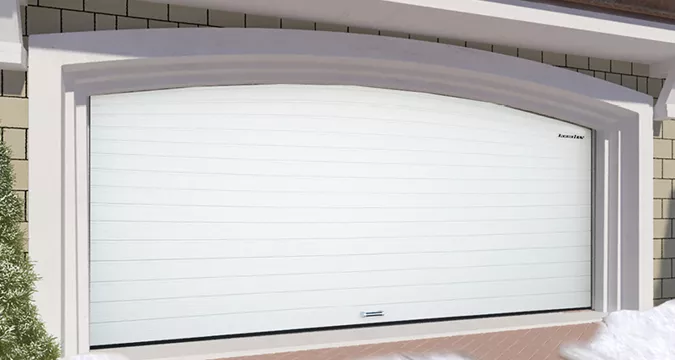

Гаражные секционные ворота RSD02 предназначены для установки в помещениях небольшой и средней площади. Одинаково хорошо вписывается в небольшие и средние помещения.
Требования к помещениям:
Размер притолоки от 150 миллиметров.

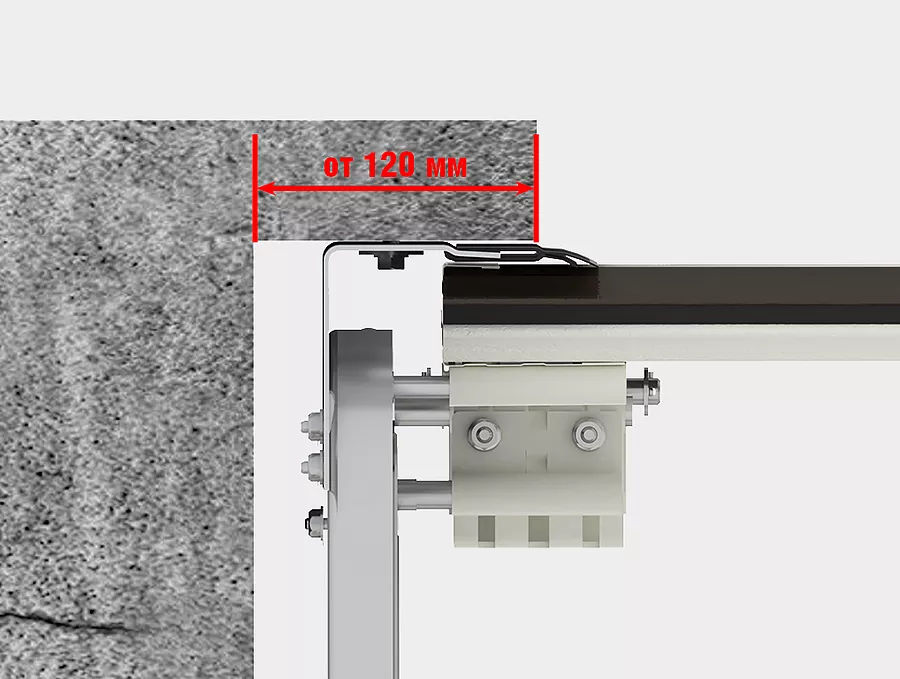

Размер пристенков от 120 миллиметров
Ширина проема 2 000 – 6 000 миллиметров
Высота проема 1 800 – 3 500 миллиметров

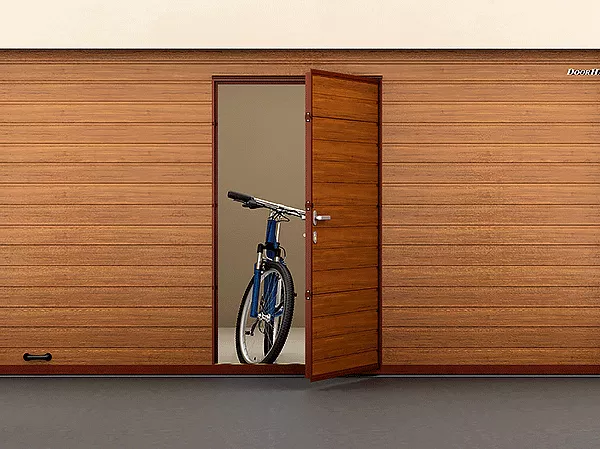

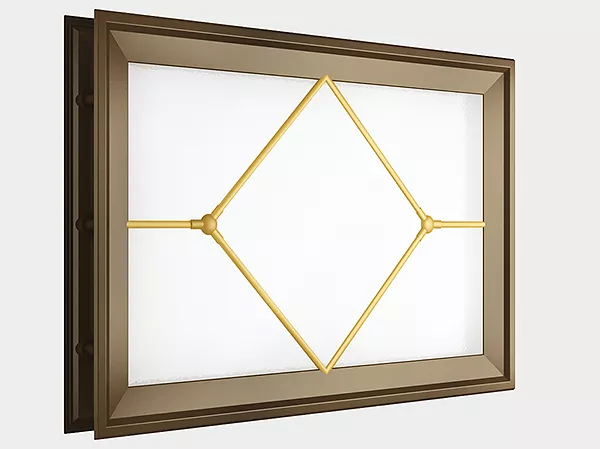

Для обеспечения входа и снижения нагрузки возможна установка в ворота RSD02 врезной калитки или двери с сохранением герметичности основного изделия.

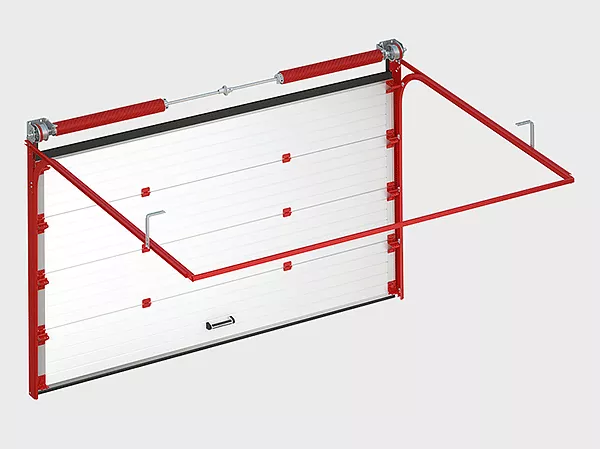

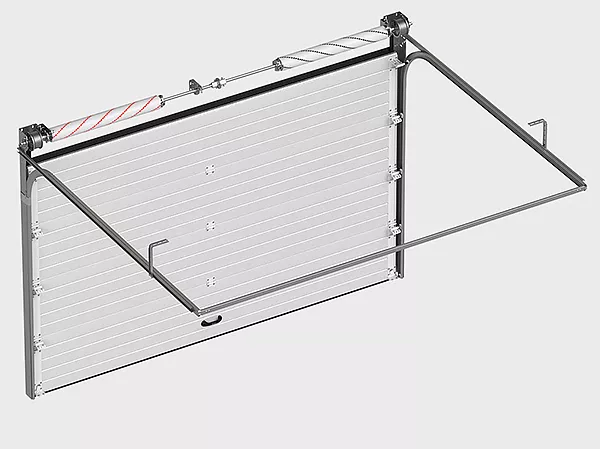

- Система уравновешивания полотна ворот (пружинно-торсионный механизм)
- Концевой П-образный опорный кронштейн
- Верхний профиль
- Направляющие для полотна ворот
- Опора с роликодержателем и роликом
- Угловая стойка
- Боковая крышка
- Устройство защиты от обрыва пружины
- Система крепления к потолку
- Верхний опорный кронштейн
- Верхний уплотнитель
- Петля
- Полотно ворот из сэндвич-панелей
- Задвижка (опция)
- Нижний опорный кронштейн
- Нижний профиль с уплотнителем

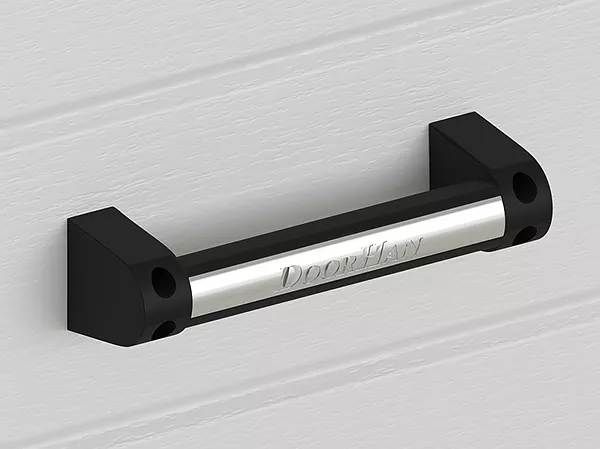

- Ручка
- Панели
- Поверхности
- Цвета
- Облицовка
- Молдинги
Доска
Горизонтальная полоса
Широкая центральная полоса
Филенка
Волна
Горизонтальная полоса (внутренняя сторона панели)
Под дерево (внешняя сторона панели)
Stucco (внутренняя сторона панели)
RAL 9003 белый
RAL 9006 серебристый (бело-алюминиевый)
RAL 7004 серый
RAL 1014 бежевый
RAL 6005 зеленый
RAL 5005 синий
RAL 7016 антрацит
RAL 3000 красный
RAL 3005 бордовый
RAL 8017 коричнево-красный
RAL 8014 коричневый
Золотой дуб (Golden Oak)
Венге
Нестандартный цвет по карте RAL

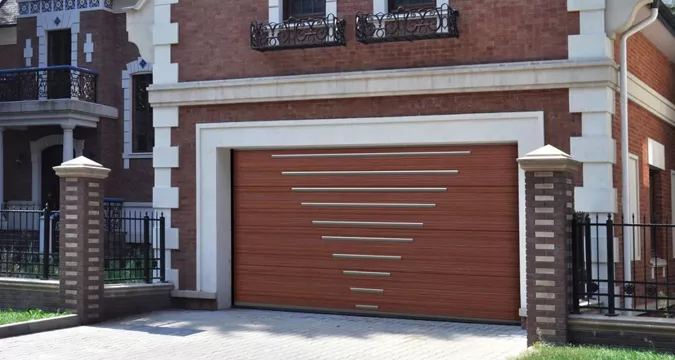

Premium Classic B1, рисунок смещен влево, цвета «золотой дуб» и «темный орех»
Premium Classic B1, рисунок смещен вправо, цвета «золотой дуб» и «темный орех»
Premium Classic B2, цвета «золотой дуб» и «темный орех»
Premium Country B1, цвета «золотой дуб» и «темный орех»
Premium Country B2, цвета «золотой дуб» и «темный орех»
Premium Country B3, цвета «золотой дуб» и «темный орех»
Premium Country B4, цвета «золотой дуб» и «темный орех»
Premium Hi Tech B1
Premium Hi Tech B2
Premium Hi Tech B3
Premium Hi Tech B4
- Технические
- Размеры
- Размеры проема
- Упаковка
| Параметр | Значение | Примечание |
|---|---|---|
| Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) | 1,13 (А) | значение зависит от размера ворот, указано для ворот размером 3 500 × 3 000 мм |
| Звукоизоляция, дБ, класс (ГОСТ 31174) | 24 (А) | |
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | 460 (В) | |
| Безотказность, количество циклов открывания-закрывания, не менее | 25 000 | |
| Усилие ручного открывания и закрывания, Н, не более | 150 | |
| Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) | 250 | |
| Объемная воздухопроницаемость, м³/м² * ч (ГОСТ 31174) | 4,9 | |
| Вес полотна ворот, кг/м² | 13 | точное значение зависит от типоразмера панелей, используемых в конструкции ворот |
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | от 2 000 до 6 000 |
| Высота проема, мм | от 1 800 до 3 500 |
| Притолока, мм | от 150 |
| Пристенки, мм | от 120 |
- —
- 1800
- 1900
- 2000
- 2100
- 2190
- 2200
- 2300
- 2400
- 2500
- 2600
- 2700
- 2800
- 2900
- 3000
- 3100
- 3200
- 3300
- 3400
- 3500
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Описание | система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании |
| Состав | картон пятислойный, пенопласт, стретч-пленка, скотч |
| Ширина, мм | от 500 до 800 |
| Высота, мм | от 200 до 400 |
| Длина, мм | от 2 100 до 6 100 |
| Вес брутто, кг | до 200 |
| Количество в упаковке | упаковка щита — от 3 до 5 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектации — коробка с комплектацией |
| Упаковка в коробку | Характеристики упаковки |
|---|---|
| Длина, мм | 550 |
- Базовая
- Дополнительная
- Окрашенная пружина.
- Окрашенные направляющие.
- Окрашенные боковые крышки.
- Нержавеющие боковые опоры, метизы, петли.
- Нержавеющий трос.
- Подготовка объекта
- Способы монтажа
- Конструктивные решения
Перед установкой гаражных секционных ворот RSD02 нужно произвести необходимые измерения, каждое из которых рекомендуется проводить в трех местах для наиболее точного соответствия изделия параметрам проема.
При замере значений «Н» и «В» берутся максимальные значения, а «h», «b1» и «b2» — минимальные.
Н — расстояние между верхней и нижней точками проема.
В — расстояние между левым и правым краем проема.
h — размер притолоки (min — 150 миллиметров).
b1 / b2 — левое и правое расстояние от границы проема до ближайшего препятствия (min — 120 миллиметров).
L — длина помещения.
Проем для установки гаражных секционных ворот RSD02, должен обладать следующими характеристиками:
01. Допустим небольшой перепад уровня пола по всей длине проема в пределах 10 миллиметров.
02. Гладкая и ровная поверхность всех плоскостей
03. Перед монтажом ворот необходимо сделать монолитное основание под направляющие, либо дополнительно усилить проем армированием или окантовкой.
Вариант монтажа только один — накладной. Метод подразумевает установку направляющих на притолоку и пристенки со стороны помещения.
Низкий подъем, барабан спереди
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 230; ≥ 260 (под привод) |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 110 |
| Ab, мм Высота оси вала и барабана | ≥ A + 59 |
| A1, мм Высота вертикальной направляющей | А – 543 |
| A2, мм Высота горизонтальной направляющей | А – 106 |
| E, мм Длина горизонтальных направляющих | Н + 300 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| P, мм Зона расположения потолочного привода | Н + 1 185 |
| n, мм Перекрытие проема в открытом положении | до 190 — без привода, ширина проема до 4 500; до 235 — без привода, ширина проема более 4 500; до 10 — с потолочным приводом, ширина проема до 4 500; до 70 — с потолочным приводом, ширина проема свыше 4 500 |
Низкий подъем, барабан спереди (стандартный комплект направляющих RKTN)
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 160 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 54 |
| Ab, мм Высота оси вала и барабана | ≥ A + 59 |
| A1, мм Высота вертикальной направляющей | А – 552 |
| A2, мм Высота горизонтальной направляющей | А – 115 |
| E, мм Длина горизонтальных направляющих | Н + 440 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| P, мм Зона расположения потолочного привода | Н + 1 185 |
| n, мм Перекрытие проема в открытом положении | до 245 — без привода, ширина проема до 4 500; до 300 — без привода, ширина проема более 4 500; до 60 — с потолочным приводом, ширина проема до 4 500; до 125 — с потолочным приводом, ширина проема свыше 4 500 |
Низкий подъем, барабан сзади
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 150; ≥ 160 (с потолочным приводом) |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | при h > 170: H + 110; при 150 ≤ h ≤ 170: H + h – 60 |
| Ab, мм Высота оси вала и барабана | при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h – 47 |
| A1, мм Высота вертикальной направляющей | А – 543 |
| A2, мм Высота горизонтальной направляющей | А – 106 |
| E, мм Длина горизонтальных направляющих | Н + 510 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| P, мм Зона расположения потолочного привода | Н + 1 185 |
| n, мм Перекрытие проема в открытом положении | 240 (без привода); 40...60 (с потолочным приводом) |
Стандартный подъем
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | R381: ≥ 420; R305: ≥ 350 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | R381: H + 235; R305: H + 165 |
| Ab, мм Высота оси вала и барабана | A + 97 |
| A1, мм Высота вертикальной направляющей | R381: A – 580; R305: A – 490 |
| A2, мм Высота горизонтальной направляющей | А – 110 |
| E, мм Длина горизонтальных направляющих | R381: H + 200; R305: H + 250 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| P, мм Зона расположения потолочного привода | Н + 1 060 |
| Q, мм Зона расположения привода на вал | 300 |

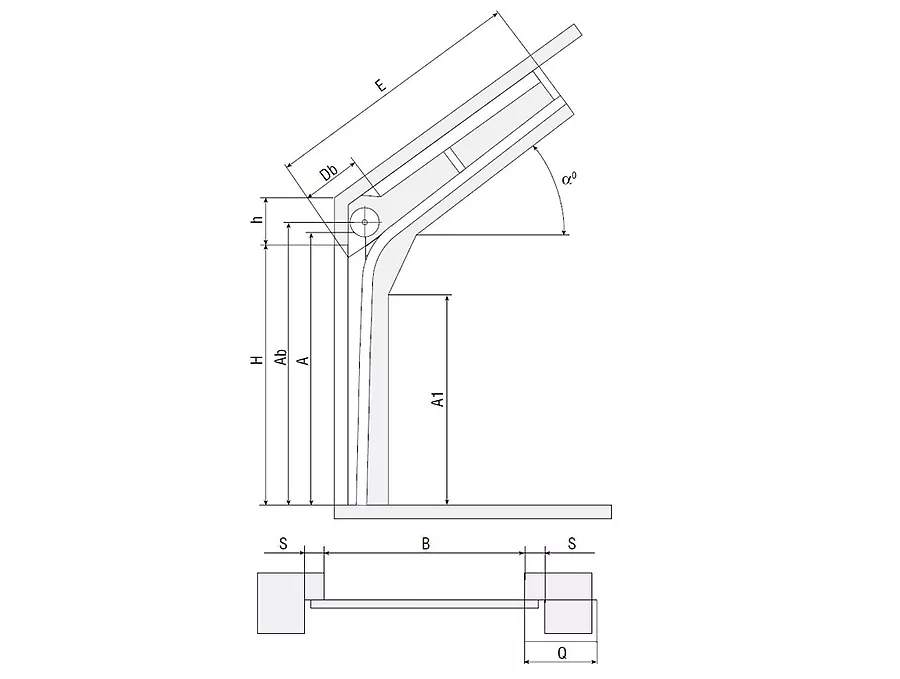

Стандартный наклонный подъем
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | > 500 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 250...985 |
| Ab, мм Высота оси вала и барабана | А + 86/97 |
| A1, мм Высота вертикальной направляющей | Н – 300 |
| E, мм Длина горизонтальных направляющих | зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | 300 |
Высокий подъем
| Усл. обозначения, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 660 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | по умолчанию h – 330 |
| A, мм Высота угловой стойки | H + HL |
| Ab, мм Высота оси вала и барабана | A + 86/97 |
| A1, мм Высота вертикальной направляющей | А – 580 |
| A2, мм Высота горизонтальной направляющей | А – 53 |
| E, мм Длина горизонтальных направляющих | H – НL + 470...600 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| Q, мм Зона расположения привода на вал | 300 |
Наклонный высокий подъем
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 660 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | 330 |
| A, мм Высота угловой стойки | H + HL + 15...749 |
| Ab, мм Высота оси вала и барабана | ≤ А + 86/97 |
| A1, мм Высота вертикальной направляющей | Н + HL – 330...580 |
| E, мм Длина горизонтальных направляющих | зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | 300 |
Вертикальный подъем
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | > Н + 500 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | 2H + 120 |
| Ab, мм Высота оси вала и барабана | A + 166 |
| A1, мм Высота вертикальной направляющей | H |
| S, мм Минимальное боковое пространство | 120 |
| Q, мм Зона расположения привода на вал | 300 |
Чтобы секционные ворота RSD02 прослужили вам как можно дольше, мы рекомендуем воспользоваться нашими советами по эксплуатации:
- Ручное (механическое) открытие полотна производить только с помощью специальной ручки.
- При ручном открытие стараться следить за плавным движением полотна без рывков и большой физической силы.
- Следить за отсутствием во время открытия-закрытия ворот людей, животных или других препятствий на траектории движения во избежание поломки изделия или травмирования.
- Не передвигаться под полотном во время его движения.
- Соблюдать возможность свободного движения полотна во время открытия-закрытия.
- Следить за чистотой роликов и направляющих, поскольку их загрязнение может нарушить плавность хода при ручном открытии, а также сократить срок службы электропривода, работающего с предельным усилием.
Вопрос-ответ
Секционные ворота удачно вписываются в проекты:
- частных домов с выездом на узкую улицу;
- гаражей с коротким подъездным путем;
- отапливаемых капитальных строений;
- встроенных гаражей, совмещенных с жилой зоной;
- коммерческой недвижимости, где важны теплоизоляция и внешний вид.
Благодаря вертикальному открыванию и сдвигу вверх конструкция позволяет экономить пространство как внутри, так и снаружи.
Оптимальная модель зависит от задач. Один из востребованных вариантов на рынке СПб – секционные ворота RSD02 от DoorHan: классическая серия с высоким уровнем адаптации к морозам и влаге.
Ворота для гаража следует выбирать, учитывая:
- толщину сэндвич-панелей (не менее 40 мм);
- антикоррозийную защиту направляющих;
- плавность движения и надежность фурнитуры;
- наличие системы разблокировки при отключении электроэнергии.
Для корректной и надежной установки необходимо придерживаться минимальных размеров монтажа. Подъемным секционным воротам нужно достаточное пространство сверху – минимум 130 мм при автоматике и боковые закладные – минимум по 120 мм с каждой стороны. Ширина и высота проема – значения, строго соответствующие габаритам полотна. Проектировщики ТЕХНОГРАД учитывают все параметры для изготовления конструкции.
Поверхности должны быть сухими, цельными, выдерживать крепежные нагрузки. Согласно инструкции производителей, отклонение геометрии стен не должно превышать 5 мм по высоте и диагонали.
Если гараж в стадии строительства, рекомендуется сразу предусмотреть проем с запасом под стандартные секционные решения. Иногда требуется установка дополнительного металлического каркаса для выравнивания. Точный расчет позволяет избежать переделок и экономит средства на этапе установки.
Полотно подъемного типа закрывает внутренний проем и частично заходит внутрь потолочного пространства. Все направляющие, фурнитура и подъемный механизм монтируются по внутреннему периметру.
В стандарт входит:
- защитный кожух на направляющих;
- тормозной механизм для остановки при ускоренном движении;
- защита от навесных нападений (для уличных гаражей).
Эти элементы работают автоматически и не требуют ежедневного контроля. В брендах DoorHan и Alutech все перечисленные системы входят в базовую комплектацию.
Безопасность – один из главных приоритетов при разработке подъемных секционных ворот. Заводские модели комплектуются:
- пружинами растяжения/торсионного типа с механизмом от обрыва;
- замками блокировки створки;
- защелками от несанкционированного поднятия;
- защитой от защемления пальцев.
Кроме механической защиты, секционные ворота для гаража оснащаются фотоэлементами. Если в створ проходит человек или объект, они автоматически останавливаются. Для повышения взломоустойчивости можно установить дополнительные замки и усиливающие элементы.
Да, автоматизация возможна и через месяц, и даже через год после установки. Главное – заранее предусмотреть приводной вал и свободный доступ к точкам крепления.
Автоматические системы остаются совместимыми с большинством существующих моделей. ТЕХНОГРАД предлагает установки от DoorHan, Nice, FAAC с дистанционным пультом, GSM-модулем и функцией аварийного отключения.
Самые популярные решения – система разблокировки снаружи или рычаг отсоединения автоматики изнутри. Такой аварийный режим срабатывает мгновенно, без необходимости в инструментах.
Для гаражей без второго входа устанавливается механизм наружной активации привода. Его легко включить вручную, даже при минусовых температурах.
Все комплектующие имеют антикоррозийную обработку. Панели защищены двойным слоем полиуретанового покрытия с микрочастицами цинка. Такие ворота можно устанавливать в прибрежной зоне, отапливаемых парковках и гаражах, встроенных в жилые здания.
Технически это возможно, но требует навыков, точного расчета и безопасной сборки. Ошибки на этапе закрепления пружин или направляющих могут привести к поломке конструкции и даже травмам.
На стоимость влияет:
- размер проема;
- тип панели и фурнитуры;
- наличие калитки или оконной вставки;
- марка и серия производителя;
- выбранная автоматика;
- дополнительные опции (порошковая окраска, вентиляционные решетки).
Монтаж занимает 1 день. Все работы контролируются от начала до конца: от замеров и сбора спецификации до постгарантийного обслуживания.
Компания ТЕХНОГРАД – производитель и установщик секционных подъемных ворот. Более 10 лет на рынке, работа по всему Санкт-Петербургу и области. Собственное производство, доставка, монтаж, автоматика.
Также наша компания предлагает промышленные секционные ворота, для оформления покупки достаточно оставить заявку на сайте. Специалисты подготовят расчет под конкретный гараж, учитывая размеры, дизайн, отделку и бюджет. Заказчику остается только выбрать подходящее решение и согласовать день установки.
